清潔煤電煙氣中非常規污染物的排放與控制
清潔煤電煙氣中非常規污染物的排放與控制
Emission and control of unconventional pollutants in the clean coal power flue gas
朱法華1，李軍狀2 ，馬修元1，段久祥2，易玉萍2
（1．國電環境保護研究院 國家環境保護大氣物理模擬與污染控制重點實驗室，南京210031； 2. 南京電力設備質量性能檢驗中心，南京）
摘要：2016年底我國建成投運的超低排放機組容量4.4億kW，占全國煤電機組容量的49%，形成了全世界最大的清潔煤電體系，電力行業三大常規污染物煙塵、SO2、NOX大幅下降。濕煙氣中以SO3為主的可凝結顆粒物、霧滴及其溶解鹽的排放逐漸受到重視，超低排放機組煙氣中排放的SO3濃度介于1.1~36 mg/m3，平均值為8.9 mg/m3；溶解鹽濃度介于0.15~2.0 mg/m3。濕煙氣加熱排放，可以消除“濕煙羽”現象，但不能減少非常規污染物排放。通過凝變除濕技術，可以收集濕煙氣中部分水，并減少非常規污染物的排放。凝變濕電一體化工藝在某630MW機組上的應用表明，其對濕煙氣中霧滴（溶解鹽）、SO3、PM2.5的脫除率分別為75.2%、76.0%、77.4%。
關鍵詞：清潔煤電； 非常規污染物；排放；凝變除濕一體化
1. 引言
自2014年9月，國家發展改革委、環境保護部、國家能源局聯合印發《煤電節能減排升級與改造行動計劃（2014-2020年）》以來，煤電機組超低排放改造在我國快速推動，2015年全國完成超低排放改造機組容量約1.4億kW，2016年已達到4.4億kW，形成了全世界最大的清潔煤電體系。2015年全國電力煙塵、SO2、NOX排放量分別約為40萬噸、200萬噸、180萬噸，相比2014年分別下降59.2%、67.7%、71.0%[1]。超低排放改造普遍采用濕法煙氣脫硫工藝、濕式電除塵工藝，凈化后濕煙氣由煙囪排入大氣，帶走大量的水汽[2]。濕煙氣排放不僅會造成嚴重的水資源浪費，而且在煙囪出口會形成濕煙羽現象，產生明顯的視覺污染[3-5]。同時，濕煙氣中還含有可凝結顆粒物（如SO3）、液態水中會溶解部分鹽，在大氣中均會形成細顆粒物。上海市地方標準《燃煤電廠大氣污染物排放標準》DB31/963-2016，要求燃煤發電鍋爐采取煙溫控制及其他有效措施消除“石膏雨”、“有色煙羽”等現象。目前，濕煙羽治理主要采用煙氣再熱技術，但煙氣再熱能耗大，不能減少污染物排放，且在環境溫度較低的情況下無法完全消除濕煙羽現象[6-9]。因此，亟需開發出一種新的煙氣深度凈化技術，高效收集煙氣中的水分，減少水資源消耗；同時，有效消除濕煙羽現象，并減少煙氣中非常規污染物SO3與溶解鹽的排放。
本文在摸清非常規污染物排放狀況的基礎上，研發出可實現低溫高濕煙氣環境中SO3、H2O及溶解鹽等深度脫除的凝變除濕一體化技術，并實現工程應用，為煙氣中非常規污染物的深度脫除提供了新的技術。
2. 非常規污染物排放
2.1濕煙氣中非常規污染物概況
濕煙氣中含有三大常規污染物煙塵、SO2、NOX，在實際測試過程中，測試結果煙塵，實際上是指可過濾顆粒物，包括煤炭燃燒產生的未被收集的煙塵以及煙氣脫硝、脫硫過程中產生的未被捕集的次生可過濾顆粒物，如石膏、未反應的石灰石等[10]。
除三大常規污染物外，濕煙氣中還含有液態水及其溶解鹽、SO3等，排入大氣中會形成PM2.5。此外，煙氣中還含有大量氣態水，盡管其中不含有污染物，但大量水氣排放不僅產生視覺污染，也浪費水資源。
2.2 液態水及其溶解鹽排放
根據《燃煤煙氣脫硫設備性能測試方法》GB/T21508-2008附錄D煙氣中漿液滴含量的測定，測定時等速采樣，使煙氣通過一級、二級捕集裝置，煙氣中大于3μm的液滴在重力和慣性力的作用下附著在捕集裝置的內壁上，采樣后稱重，捕集裝置在試驗后的重量減去充分干燥后的重量，即是液滴中水的重量，該重量除以采樣體積（標態、干煙氣、6%含氧量），就得到煙氣中液滴濃度。液滴中水的重量包含煙道中的冷凝水滴，用液滴和吸收塔漿液中的Mg2+濃度來修正，扣除煙道冷凝水的影響，修正到吸收塔漿液液滴的質量，除以采樣體積（標態、干煙氣、6%含氧量），就得到煙氣中漿液滴濃度，也稱霧滴濃度。

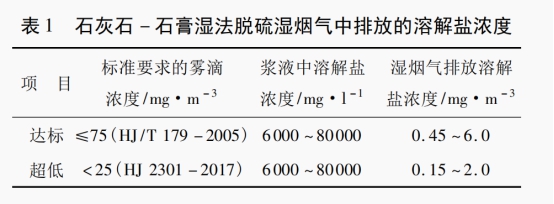

石灰石-石膏濕法脫硫后，其煙氣中的霧滴濃度取決于濕法脫硫工程的質量、特別是除霧器的除霧效果?！痘痣姀S煙氣脫硫工程技術規范石灰石/石灰-石膏法》HJ/T179-2005規定：在正常運行工況下除霧器出口煙氣中的霧滴濃度應不大于 75mg/m3。《火電廠污染防治可行技術指南》HJ2301-2017要求超低排放條件下霧滴濃度低于25mg/m3。霧滴濃度乘以霧滴中的溶解鹽濃度，即是煙氣中排放的溶解鹽濃度。霧滴中的溶解鹽濃度與脫硫漿液中的溶解鹽濃度大致相當。脫硫漿液中的溶解鹽主要來自煙氣、脫硫劑及補充水，不同燃煤電廠差別很大，一般介于6000～80000mg/l，因此可以算出煙氣中排放的溶解鹽濃度，見表1。
從表1可以看出，超低排放后濕煙氣中排放的溶解鹽較低，霧滴濃度一定后，排放的溶解鹽濃度與漿液中的溶解鹽密切相關。因此，在秋冬季霧霾發生期間，電廠可以通過增大脫硫廢水產生量來適當降低脫硫塔漿液中的溶解鹽濃度，從而進一步降低濕煙氣中排放的溶解鹽；當然，盡可能降低濕煙氣中的霧滴濃度對減少溶解鹽排放也同樣重要。需要指出的是通過加熱方式，減少煙氣中的霧滴濃度不能減少溶解鹽的排放。
2.3 SO3的排放
煙氣中SO3來自煤中的硫, 煤粉爐燃燒過程中絕大部分的可燃硫被氧化成為氣態SO2, 其中有0.5%~ 2.0%的SO2會進一步被氧化成SO3[11]。也有文獻表明煤炭在燃燒條件下SO3轉化率為0.5%~ 2.5% , 對于硫分更低的煤種, 其轉化率更高[12]。另外, 根據日本日立的調查，SO2/SO3的轉化率在日本投運的燃煤電廠鍋爐中小于1%。
此外，煙氣SCR脫硝過程中，也不可避免的將部分SO2催化氧化為SO3, 使煙氣中SO3濃度升高。脫硝系統中SO2轉換為SO3的轉換率為0.5%~1.5%, 該轉換率與脫硝催化劑種類及運行狀況有關, 一般隨著催化劑中V2O5含量越高, 煙氣溫度越高，轉換率越高[13]。
超低排放改造前，排放煙氣中就有SO3存在。為了實現超低排放，低低溫靜電除塵、電袋復合除塵、濕式電除塵、復合塔脫硫等技術在燃煤電廠中得到廣泛應用，這些技術在脫除顆粒物、SO2的同時，對煙氣中的SO3具有較高的協同脫除效果。如雙托盤脫硫塔對SO3的脫除效率75%、旋匯耦合脫硫塔對SO3的脫除效率86%，遠高于達標排放時噴淋空塔對SO3的脫除效率18%[14]。

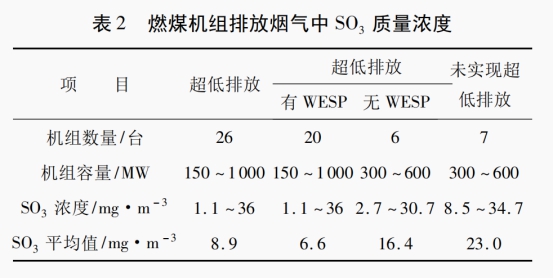

表2給出基于國電環境保護研究院實測的燃煤機組SO3排放質量濃度。由表2可以看出，26臺超低排放機組煙氣中排放的SO3濃度介于1.1~36mg/m3，平均值為8.9mg/m3；7臺未實現超低排放機組煙氣中排放的SO3濃度介于8.5~34.7mg/m3，平均值為23.0mg/m3，超低排放機組SO3的排放濃度明顯低于未實現超低排放的機組，這與超低排放機組中普遍采用的濕式靜電除塵器（WESP）、電袋復合除塵器、復合塔脫硫技術等具有較高的協同脫除SO3的效率有關。
從表2中還可看出，安裝WESP的20臺超低排放機組SO3排放濃度的平均值僅為6.6mg/m3，明顯低于沒有安裝WESP的6臺超低排放機組SO3排放濃度的平均值16.4mg/m3。
3. 非常規污染物控制技術
3.1非常規污染物控制思路
通過加熱方式，只是將煙氣中的液態水汽化，并不能減少溶解鹽和SO3的排放。要想減少濕煙氣排放的溶解鹽，可以通過減少霧滴排放濃度以及霧滴中溶解鹽的濃度來實現，因此，可以通過冷卻的方式，使煙氣中的霧滴變大并脫除?；谶@一思路，國電環境保護研究院開發出凝變除濕技術，深度脫除煙氣中的非常規污染物。
由于SO3易溶于水，在煙氣凝變除濕過程中也會脫除煙氣中部分SO3。當然，對于SO3的脫除，還可以通過向煙氣中噴入堿性物質來實現。
3.2 凝變除濕技術原理
物質以氣相、液相或固相形式存在，相變就是物質存在的形式發生變化，如凝聚就是由氣相轉變成液相，蒸發就是從液相轉變成氣相[11]。氣態的水轉變成液態的水就是一種相變凝聚。
石灰石-石膏濕法脫硫后的飽和濕煙氣中不僅含有氣態水，而且含有液態水，并溶解部分鹽。此外還含有固態微細顆粒物（如煙塵、石膏、未反應的石灰石等）和氣態酸性物質（如SO3）[12]。因此，濕煙氣在降溫過程中不僅發生相變凝聚，而且煙氣中的固態微細顆粒物、冷凝形成的細小液滴會由于對流、擴散和熱泳作用等相互碰撞，團聚成大顆粒，煙氣中的酸性組份SO3等會部分溶解在冷凝水中，與堿性固態顆粒物煙塵、石灰石等發生中和反應，改變凝結水中陰、陽離子的濃度及pH值，這種濕煙氣冷凝過程要遠比相變凝聚過程復雜，我們稱之為“凝變”。利用凝變原理做成的裝置稱之為凝變器，凝變器可使?jié)駸煔庵械牟糠謿鈶B(tài)水轉變成微小的液滴，微細液滴及固態顆粒物均會團聚變大，可借助后續的相關裝置進行有效脫除。
凝變器與WESP組合，形成凝變濕電一體化工藝；凝變器與除霧器組合，形成凝變除霧一體化工藝，統稱凝變除濕工藝。
3.3凝變除濕工藝的應用及脫除溶解鹽、SO3等效果

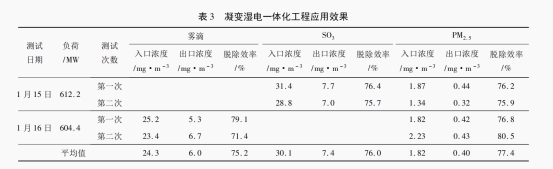

凝變濕電一體化工藝于2014年首次在江蘇某電廠的630MW燃煤機組上得到應用。南京電力設備質量性能檢驗中心于2015年1月15日～16日對工程應用效果進行了實測，煙氣中霧滴濃度的測定采用《燃煤煙氣脫硫設備性能測試方法》GB/T21508-2008附錄D的方法，SO3的測定采用《石灰石-石膏濕法煙氣脫硫裝置性能驗收試驗規范》DL/T998-2016附錄A的方法，PM2.5的測定采用國際標準化組織的方法《固定污染源-煙氣中PM10/PM2.5質量濃度的測定-采用撞擊器低濃度測量》（ISO23210-2009 Stationary source emissions-Determination of PM10/PM2.5 mass concentration in flue gas-Measurement at low concentration by use of impactors），結果見表3。
從表3中可以看出，凝變濕電一體化裝置SO3濃度入口平均值30.1mg/m3，出口平均值7.4mg/m3，脫除效率76.0%；PM2.5濃度入口平均值1.82mg/m3，出口平均值0.42mg/m3，脫除效率77.4%；霧滴濃度入口平均值24.3mg/m3，出口平均值6.0mg/m3，脫除效率75.2%。
煙氣霧滴攜帶的溶解鹽排放濃度是煙氣中的霧滴濃度與霧滴中溶解鹽濃度的乘積，霧滴中溶解鹽濃度的測試國內外均無相應的測試方法標準，一般認為霧滴中溶解鹽的濃度與脫硫漿液中溶解鹽濃度基本相同。凝變濕電一體化裝置的加裝，基本不改變脫硫系統，因此可以認為霧滴中的溶解鹽濃度在加裝凝變濕電一體化裝置前后沒有發生變化。由此可以認為，凝變濕電一體化裝置對煙氣中溶解鹽的脫除率亦為75.2%。
盡管煙氣中排放的溶解鹽測試國內外無標準方法，但為了解煙氣中排放的溶解鹽濃度，我們測試了凝變濕電一體化裝置開、停狀態下，煙氣中冷凝下來的水量及其溶解鹽濃度，得到凝變濕電一體化裝置停運、開啟時，隨冷凝水脫除的溶解鹽分別為0.62kg/h和2.66kg/h。依據凝變濕電一體化裝置對煙氣中溶解鹽的脫除率75.2%，可以算出凝變濕電停運和開啟時，煙氣中排放的溶解鹽濃度分別為1.36mg/m3和0.34mg/m3，與表1中的結果較為一致。
凝變除霧一體化工藝于2015年首次在上海某電廠的1000MW燃煤機組上得到應用，在煙氣溫度下降5℃的情況下，凝變除霧裝置對溶解鹽脫除效率達到65%，SO3排放濃度低至1.6mg/m3。
4 結論
（1）燃煤電廠普遍采用濕法脫硫，甚至在濕法脫硫后還加裝濕式靜電除塵器，以濕煙氣通過煙囪排放。不僅排放煙塵、SO2和NOX等三大常規污染物，而且還排放以SO3為主的可凝結顆粒物和霧滴及其溶解鹽等非常規污染物。
（2）超低排放煙氣中排放的SO3濃度介于1.1-36 mg/m3，平均值為8.86 mg/m3；未實現超低排放煙氣中排放的SO3濃度介于8.5-34.7 mg/m3，平均值為23.0 mg/m3，超低排放機組SO3的排放濃度明顯低于未實現超低排放的機組。安裝濕式電除塵器的超低排放機組SO3排放濃度的平均值僅為6.6mg/m3，明顯低于沒有安裝濕式電除塵器超低排放機組SO3排放濃度的平均值16.4mg/m3。
（3）超低排放濕煙氣排放的溶解鹽濃度是煙氣中霧滴濃度與霧滴中溶解鹽濃度的乘積，滿足《火電廠污染防治可行技術指南》HJ2301-2017要求中的超低排放機組，煙氣排放的溶解鹽濃度應介于0.15～2mg/m3，江蘇省某電廠的測試結果表明，超低排放后煙氣排放的溶解鹽濃度為1.36mg/m3。
（4）凝變濕電一體化工藝在某630MW機組上的應用表明，對濕煙氣中霧滴（溶解鹽）的脫除率為75.2%，對SO3的脫除率為76.0%，對PM2.5的脫除率為77.4%。凝變除霧一體化工藝在某1000MW機組上的應用表明，對濕煙氣中溶解鹽的脫除率為65%。凝變除濕一體化工藝的應用，可回收相應煙氣中的部分水分。
參考文獻
[1] 王志軒，張建宇，潘荔等. 火電廠排污許可“一證式”管理制度研究—中國電力減排研究2016[M]. 北京：中國電力出版社, 2017.3: 10-13.
[2] 周洪光. 如何正確認識火電廠濕煙氣排放及白霧現象[J]. 環境工程, 2015(S1): 433-437.
[3]葉毅科,惠潤堂,楊愛勇等.燃煤電廠濕煙羽治理技術研究[J].電力科技與環保,2017,33(04):32-35.
[4] 譚玲君，趙曉峰，梁增英，等。垃圾焚燒發電廠白煙成因及其分析[J]. 環境科學與技術，2014，37（120）:483-485.
[5] 聶玉強, 鄺小磊, 宋春華. 陶瓷廠噴霧干燥塔白煙形成的機理及解決措施[J]. 環境工程，2006，24(4):71-75.
[6] 翟尚鵬, 黃麗娜, 曾艷. 濕法脫硫凈煙氣再熱技術的應用[J]. 環境工程, 2015, 33(8): 52-55.
[7] 陳文理. MGGH技術在1000MW機組中應用的技術、經濟性分析[J]. 電力建設, 2014, 35(5): 103-107.
[8] 張銳, 信丹丹, 孫曉菲. 熱管技術在降低電站鍋爐排煙溫度中的應用[J]. 電站系統工程, 2011, 27(3): 23-25.
[9] 倪迎春, 張東平. 熱二次風加熱脫硫后凈煙氣在600MW機組中的應用[J]. 電力科學與工程, 2013, 29(8): 69-72.
[10]武亞鳳,陳建華,鐘連紅等.燃煤鍋爐煙氣中細顆粒物的排放特征和控制現狀[J].環境工程技術學報,2017,7(03):268-277.
[11]鄭楚光.潔凈煤技術[M]. 武漢：華中理工大學出版社, 1996.
[12]馬廣大.大氣污染控制工程[M]. 北京：中國環境科學出版社,2004.
[13]王宏亮，薛建明，許月陽，等. 燃煤電站鍋爐煙氣中SO3的生成及控制[J]. 電力科技與環保, 2014, 30(5): 17-20.
[14]莫華,朱杰,黃志杰,朱法華,等. 超低排放下不同濕法脫硫技術脫除SO3效果測試與分析[J]. 中國電力, 2017, 50(3): 46-50.
